Панель HDL S10
Обзор сенсорной панели управления HDL S10
документация обновлена 21.7.2021
HDL - разработчик и производитель систем управления и автоматизации зданий из Китая. Компания была основана в 1985 году и на данный момент является международной, специализируется на развитии и производстве высококачественных продуктов для автоматизации. В основном продукция компании представлена на европейском и азиатском рынках и соответствует высоким стандартам качества. HDL является официальным партнером компании iRidium mobile.

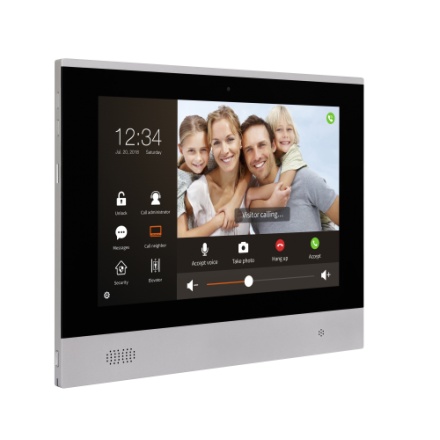

Обзор панели управления HDL-MTS10B.2WI
Версия прошивки обозреваемой панели - v2.0-root Дата обзора - 20.07.19

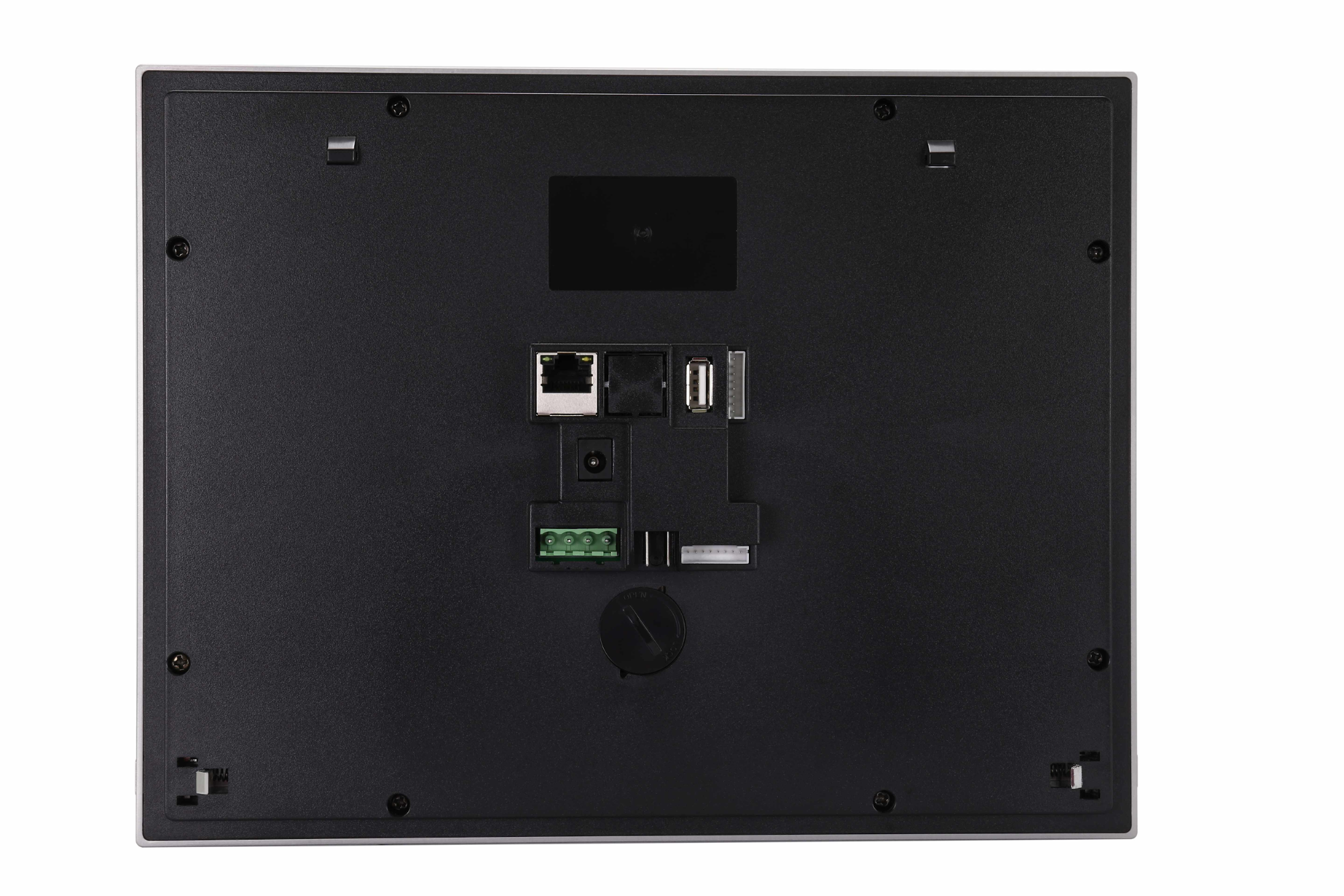

Панель HDL-MTS10B.2WI размером 270х209х40 миллиметров имеет 64-битный 4-ядерный процессор и оснащена 10-дюймовым IPS-дисплеем с разрешением 800x1280 пикселей. Плотность пикселей составляет 149 единиц (невысокая плотность, заметна зернистость). Панель имеет разъем Ethernet для подключения к локальной сети и интернет, а также порт USB для подключения дополнительных устройств.
Сенсор (тач) чувствительно отрабатывает прикосновения.
Устройство не имеет аккумулятора, что обеспечивает его надежность, а питание осуществляется с помощью стабилизированного напряжения от 12 до 25V.
Фронтальная камера - 2 мегапикселя.
HDL S10 имеет каналы входа сухих контактов и каналы реле, которые используются для подключения к другим системам, а датчик приближения, благодаря которому приложение автоматически активирует подсветку дисплея, если рядом обнаруживаются какие-либо движения, обеспечивает удобный режим управления. Также HDL S10 имеет встроенные KNX и HDL Buspro интерфейсы.
Устройство оснащено операционной системой Android 5.1, однако не обладает предустановленным магазином приложений Google Play, с помощью которого можно устанавливать и приобретать различные приложения, поэтому установка iRidium и других приложений осуществляется через APK файл. В HDL S10 присутствует режим KIOSK-mode, который позволяет ограничить функционал панели управления только одним приложением. Это означает, что пользователь сможет взаимодействовать с панелью только в пределах одного приложения, а остальной функционал данной панели становится недоступным. Панель изготовлена из ударопрочного пластика и алюминиевых сплавов. Кронштейн настенного крепления идет сразу в комплекте. Устройство не поддерживает PUSH-уведомления, следовательно не рекомендуется использовать панель в проектах, где предусматривается работа с такими уведомлениями. В целом, 1 Гб. оперативной памяти позволит использовать панель для работы с небольшими проектами iRidium. Также устройство поддерживает установку TF карты (micro SD) для увеличения емкости.
Технические характеристики панели
Рассмотрим технические характеристики панели HDL S10, сравнив ее с iPad Air 2.
| Параметр | HDL S10 | iPad Air 2 |
|---|---|---|
| Экран | - 10.1 дюймов - IPS матрица - Разрешение 1280x800 - 149 PPI | - 9.7 дюймов - Retina матрица - Разрешение 2048x1536 - 256 PPI + Повышенная яркость и контрастность+ Улучшенная цветопередача |
| Подключение | - USB - Ethernet | - Wi-Fi - Bluetooth |
| Память | 1 Гб ОЗУ | 2 Гб ОЗУ |
| Датчики | - Датчик движения - 6 каналов входов сухих контактов - 4 канала реле - Поддержка HDL Buspro - Поддержка KNX | - Датчик освещенности - Гироскоп - Сканер отпечатка пальца - Барометр |
| Камера | Фронтальная камера - 2 мегапикселя | - Тыловая камера - 8 мегапикселей - Фронтальная камера - 1,2 мегапикселя |
| Батарея | Отсутствует Питание через 12В | Около 10 часов автономной работы Питание через Lightning |
| Звук | Монозвук | Стереозвук |
| Push-уведомления | Отсутствуют | Есть |
| Маркет приложений | Отсутствует | Есть (AppStore) |
| Габариты | 270х209х40 mm. | 240x169.5x6.1 mm. |
| Монтаж | Монтаж в стену | - Множество вариантов монтажа - Использование как планшет |
| Процессор | Allwinner A64 Не рекомендуется использовать камеры, с разрешением более 720х480 | Apple A8X 1.5 GHz Не рекомендуется использовать камеры, с разрешением более 1920х1080 |
По результатам теста Geekbench 4.4.0, который измеряет мощность системы и является показателем производительности, панель HDL S10 набрала 826 баллов, что сравнимо с Samsung Galaxy A5 Duos.
Преимущества и недостатки
По итогам обзора можно выделить основные преимущества и недостатки панели HDL S10:
Преимущества:
- USB, Ethernet для подключения к локальной сети
- Датчик приближения
- Чувствительный тач
- Отсутствие аккумулятора
- Кронштейн для крепления в комплекте
- 6 каналов входа сухих контактов
- 4 канала реле
- Поддержка KNX и Buspro интерфейсов
- Фронтальная камера - 2 мегапикселя
- Возможность расширения памяти с помощью micro SD
- Режим KIOSK-mode
Недостатки:
- Невысокое качество изображения
- При SIP-звонках присутствуют задержки и помехи
- Ограниченная производительность при работе с видеопотоком
- Устаревшая версия Android 5.1
- Не поддерживает работу с push-уведомлениями
Работа со встроенными устройствами
Для того, чтобы управлять встроенными в панель устройствами, необходимо создать и настроить драйвер в iRidium Studio, который позволит отправлять команды и получать статус различных устройств (реле, сухие контакты и т.д.).
Создание и настройка драйвера
-
Создайте новый панельный проект
-

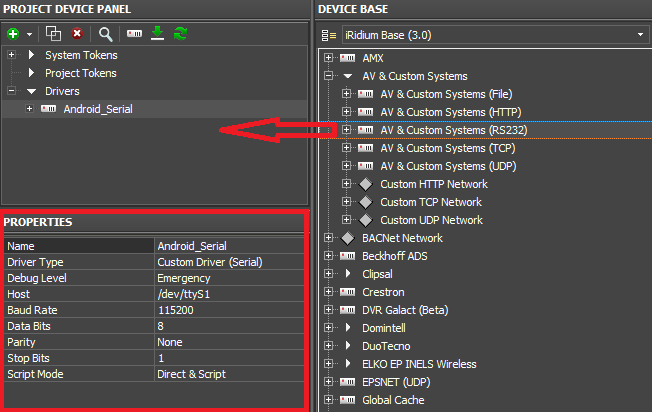

Добавьте в него драйвер AV&Custom Systems (RS232) и настройте его в соответствии с документацией производителя для панели HDL S10 (Host, Baud Rate)
- Добавьте необходимые команды и фидбеки (например команды для реле и сухих контактов)
- Создайте новый скрипт, добавьте в него следующее:
IR.AddListener(IR.EVENT_START,0,function()
{
var g_Device = IR.GetDevice("Android_Serial");
IR.AddListener(IR.EVENT_CHANNEL_SET, g_Device, Comand_Item);
function Comand_Item(command, data){
switch(command) {
case "SetSwitcher_1":
g_Device.Send();
break;
case "SetSwitcher_2":
g_Device.Send();
break;
case "SetSwitcher_3":
g_Device.Send();
break;
case "SetSwitcher_4":
g_Device.Send();
break;
}}
});
- Настройте команды Send с помощью руководства
- Расположите команды и фидбеки по элементам с помощью перетаскивания
Вы можете скачать готовый проект, в котором реализована работа со всем встроенным функционалом панели HDL S10, и ознакомиться с его настройкой. В проекте реализованы управление сухими контактами и реле, а также работа с датчиками температуры и движения.
